山东全民塑胶主要以粘弹体防腐胶带,聚丙烯防腐胶带,聚乙烯防腐胶带为主,价格合理,规格多
联系我们

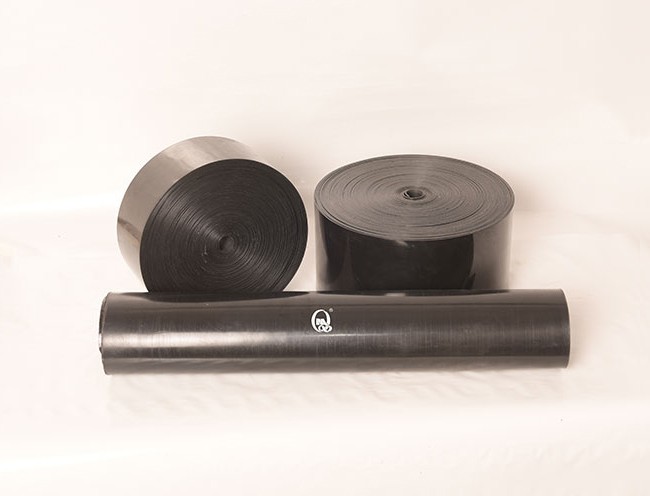

热收缩带

又名:热收缩开口套、热缩缠绕带,用于埋地或架空钢质管道接头焊接处外壁防腐补口保护和弯管、弯头及三通外壁防腐。

       我公司遵照GB/T23257和GB/T51241技术标准生产的热收缩带,是有辐射交联高密度聚乙烯基材和特种密封胶复合而成。具有较高的抗机械损伤,粘接力强,密封性好,使用寿命长等特性。广泛应用于石油、天然气、化工、城建等行业钢质管网工程中,为管线提供一种优良可靠的防腐蚀保护层。补口用热收缩开口套,是由热收缩带、固定片组成管状体包覆法使用;弯管、弯头和三通防腐时以热缩缠绕方式进行。热收缩带适用于2PE和柔性防腐材料(压敏胶粘剂)、3PE(热熔胶粘剂)涂层,还使用于损伤Φ≥300mm的补伤修复。

热收缩带我公司已积累了多年的生产技术经验,已为国内外客户提供不尽其数热收缩带,是国内具有多方面实力的管道防腐热收缩带厂家。

产品优点:

1、使用灵活方便,粘合性能优异

2、强度高,耐磨损,抗环境应力

3、耐热老化,抗紫外线

4、介电强度高,耐酸碱侵蚀

性能指标:

项目名称/型号

热熔胶

压敏胶

胶层

软化点

110

125

搭接剪切强度

23℃

Mpa

1.15

0.25

85℃

Mpa

0.12

0.08

基材

密度

g/cm3

0.96

0.96

拉伸强度

Mpa

23

23

断裂伸长率

%

420

420

硬度

Shore D

57

57

体积电阻率

Ω·m

1.60×1013

1.60×1013

电气强度

MV/m

32

32

颜色

黑色

黑色





抗冲击性

J

>15

>15

剥 离
强 度

对底漆钢

N/cm

75

23

对PE层

N/cm

70

23

胶层覆盖率

%

-

98

阴极剥离

mm

13

16

吸水率

%

0.40

0.04

低温柔性

-40

-25

运行温度

85

85

低安装温度不低于

70

70

供货信息:

颜色:黑色

标准厚度:1.5mm~2.70mm

胶层厚度:0.5mm~1.20mm

基材厚度:1.0mm~1.50mm

标准宽度:50mm~700mm

包装:纸箱或编织袋

产品选型:

首先依据施工设计标准和产品应用范围选择产品型号,就对管段进行防腐补口,作业面为钢或环氧底漆时可选用热熔胶热收缩带(CDP-S-OGP-AC-020-2014-3,GB/T23257-2017);当管段时作业面为沥青或粘弹体材料,可选用压敏胶热收缩带(CDP-S-OGP-AC-010-2013-1,SY/T5918-2011)。

使用说明:

1、将作业表面和防腐层搭接表面的油污、油脂和泥土污物清理干净,清除至无毛

  刺、焊渣、飞溅物、焊瘤等缺陷。

2、对钢质面进行符合GB/T 8923要求的除锈,手工应达Sa3级,机械应达到Sa2.5级处理。

3、管线补口时,沿管径环绕热缩收带后,先将固定片通过加热,粘接在适应的热收缩带接头部位,形成筒式状。随后移离需作业段,用火焰沿周向均匀加热,达到收缩。随之再沿径向分别向两侧加热,受热力作用收缩,内层热胶同时熔化包覆填充于作业表面,发现套体两端有胶溢出为宜。

4、弯管、弯头和三通防腐时,将热收缩带匀称搭接缠绕,随时调整火焰对带外表面烤缩,发搭接处少有溢胶为好。

5、安装过程中按温度要求调整火焰均匀加热,排出空气避免出现汽包和皱痕,对操作中出现的皱褶或气泡,及时用硅橡胶辊轮进行处理,达到整平压实。

6、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下露天使用。

运输存储:

1、直立、防暴晒、防雨淋、防止压坏变形。

2、应在阴凉,温度5~30℃,相对湿度<75%的库房中存放,并远离热源与明火。

3、保质期限12个月。


tags:热收缩带厂家,热收缩带价格
更新时间:20/12/16 17:25:12   【打印此页】   【关闭【返回上一页】
联系我们

地址:山东省东营市(胜利油田)垦利区胜
采坨四联合站北邻
免费热线:400-026-9309
咨询电话:0546-8740309
手       机:18854628309

传真:0546-2079159
邮编:257051
Q Q :国内销售1:3257779696
           国内销售2:3053457772
邮箱:quanmin-1996.06@163.com
